【建築士 × SR】 SR400  走行中 に エンジンストール!! 『 イグニッションコイル交換 で直るかな??』

走行中 に エンジンストール!!

イグニッションコイル交換 で直るかな??

林道でもどこでも走れるタフなSR400。






View this post on Instagram












A post shared by samurai_takao (@marutaka__0)





最近ちょっと調子が悪い。





エンジン始動は問題なし。





走行を初めて10~15分位で、突然エンジンが停止(ストール) !!(´;ω;`)!!





途方に暮れ、10分位休憩後にキックをすると、エンジンがかかる。





なんとか家路に着く。





この間はなんだったのか!?もう一回試験走行してみる!





やっぱり走行中にストール





いろいろ調べてみると、点火系のトラブルがあるっぽい!





点火系というと、

・プラグ

・プラグソケット、ハイテンションコード

・イグニッションコイル

・CDI

・ステーターコイル

・ハーネス、配線の断線  等

のどこかに犯人が。





ひょっとすると複数犯かも....................。





プラグ・プラグソケット・ハイテンションコードは問題なし。

配線やカプラーの接続も問題なさそう。



となると、残りは

・イグニッションコイル

・CDI

・ステータコイル

が怪しそう。





|テスターで抵抗値を測定してみる。

サービスマニュアルによると、

「 イグニッションコイル 」「 ステータコイル 」「 CDI 」等の故障判断は、

抵抗値を測定すると良いそう。








View this post on Instagram












A post shared by samurai_takao (@marutaka__0)

①|イグニッションコイル

1次コイル(配線オレンジと黒):規定抵抗値 0.98±20%Ω

2次コイル(ハイテンションコードと黒):規定抵抗値  12KΩ±20%



②|ピックアップコイル

低速用(配線白/緑と黒):規定抵抗値 91±20%Ω

高速用(配線白/赤と黒):規定抵抗値 16±20%Ω



③|チャージコイル

低速用(配線茶と黒):規定抵抗値 286±20%Ω

高速用(配線赤と黒):規定抵抗値 291±20%Ω



テスターの精度が怪しいので、よくわからない。





約40年前のバイクだし、交換した方が安心だろう!

ということで、点火系パーツを交換することにします。



SR400自体が廃版になったし、

今後ますますパーツが無くなるだろうから、買えるうちに買ってしまおうという

目論見もあります。





今回は、イグニションコイルを交換してみました。





|ウオタニ   SP2 ハイパワーコイルセット(SP2)

用意したイグニッションコイルはこちらです。



ウオタニ SP2 ハイパワーコイルセット(SP2)

f:id:c6amndbgr3:20210923230441j:plain

旧車乗りの方々の評判が高いウオタニ。



先輩もウオタニを使っていました。








View this post on Instagram












A post shared by samurai_takao (@marutaka__0)



純正品は、モノタロウでも買えるのですが、約12,000円 とけっこう高額



新しい型式のものは、4,000位で買えるのに、古い型式は高くなるようです。





そうなると、純正品と比べても遜色ないウオタニを選びたくなった次第です。



amazonで、意外と安く買えました。(ポイントも使えたし)







|イグニッションコイル 組み立て!!

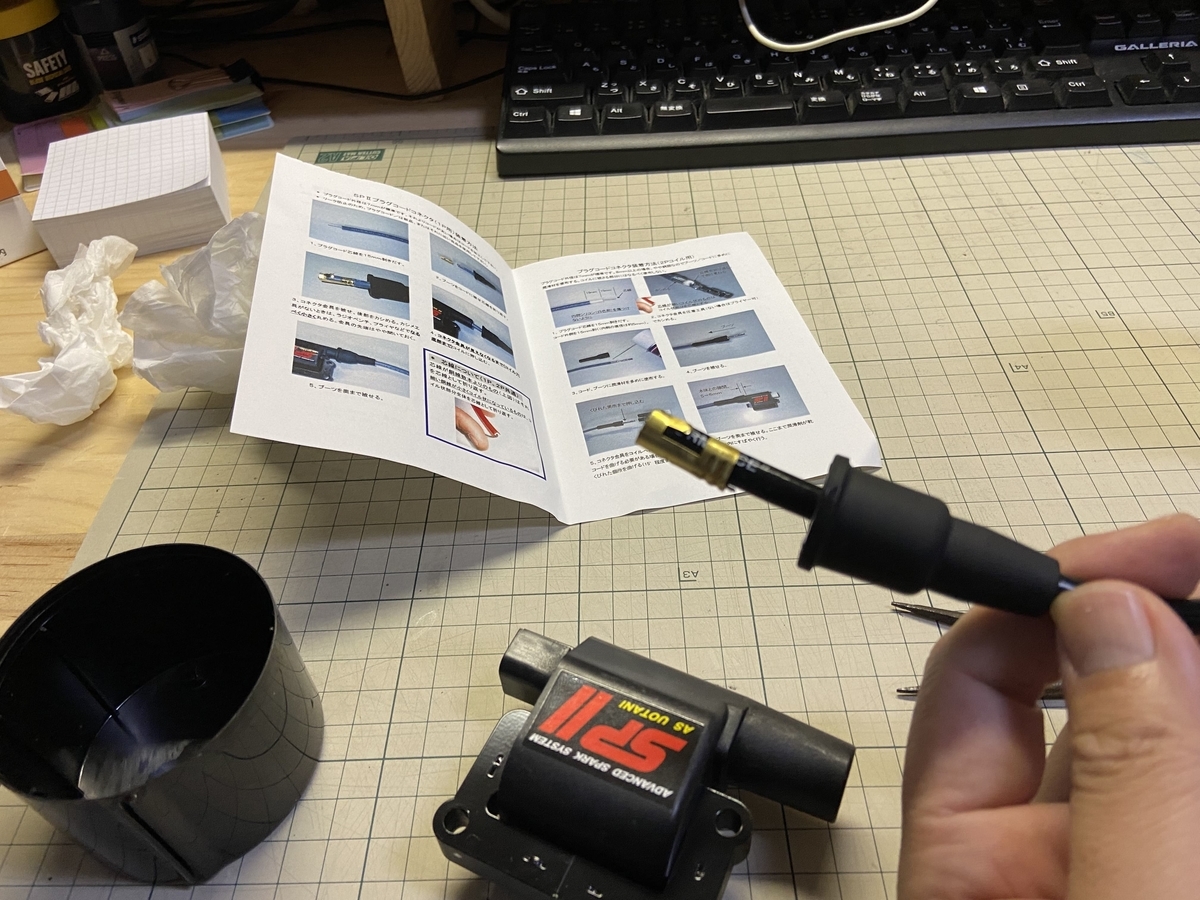

コイルにハイテンションコードを装着していきます。

f:id:c6amndbgr3:20210923230534j:plain
f:id:c6amndbgr3:20210923230530j:plain
f:id:c6amndbgr3:20210923230532j:plain
f:id:c6amndbgr3:20210923230536j:plain

コードは別売りなので注意が必要です。



私が購入したハイテンションコードは、KIJIMA製の径7mmのタイプです。



ウオタニに対応しているコード径は7mmです。





よく点火系カスタムで使われてる NGK8mm



8mmでも入らないことはないですが、加工が必要となるそう。

7mmでも結構きついので、8mmだと結構大変な感じがします。

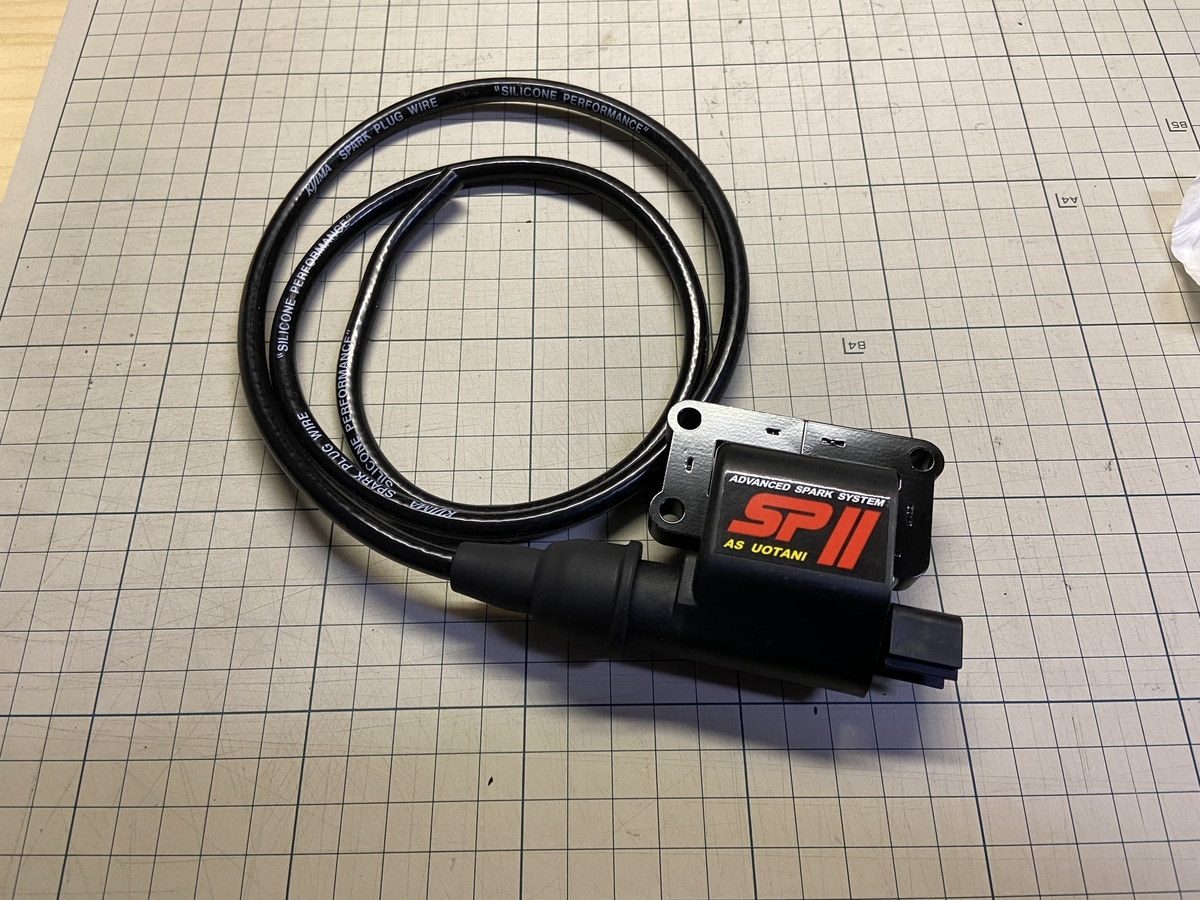

完成するとこんな感じ。

f:id:c6amndbgr3:20210923230551j:plain

赤字がかっこ良し!!





|いざ交換!!

f:id:c6amndbgr3:20210923230224j:plain

イグニッションコイルは、タンクを外すとお目見えします。



プラスネジ2本で固定されています。



このネジがかなり固い!!



ネジを壊してようやく取り外せました・

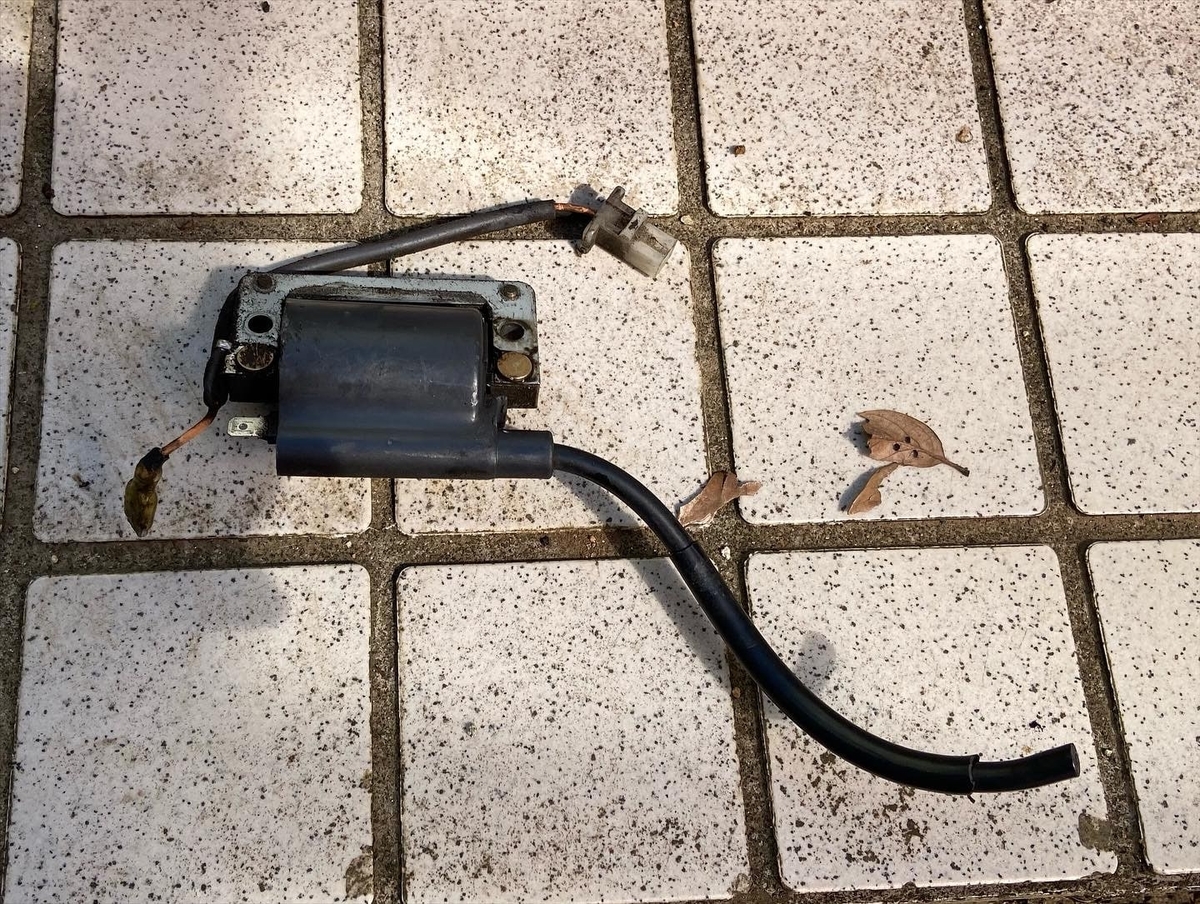

取り外すとこんな感じです。

f:id:c6amndbgr3:20210923230340j:plain

貴重な部品なので、大事に保管しておこうと思います。





ウオタニ  装着完了!(角度が悪くてすみません)

f:id:c6amndbgr3:20210923231522j:plain





|試運転

試運転してみます。






View this post on Instagram












A post shared by samurai_takao (@marutaka__0)



問題なく始動できました!!





少し近所を走ってみます。

f:id:c6amndbgr3:20210923231649j:plain

1時間ほど走ってみましたが、

途中で止まること無く、帰ってこれました!!





当たり前のことですが、かなり嬉しい!(´;ω;`)!





イグニションコイルがダメになっていたのは、間違いなかったようです!!



ただ、燃調の調整が必要な感じがしました。

火花が強くなったせいで、多少変わったのがもしれません。





次はCDIを交換します!!
