【建築士 × SR】 Let's メンテナンス 『タペット(バルブクリアランス)調整 編』

 今回のメンテナンスは、タペット(バルブクリアランス)調整です。





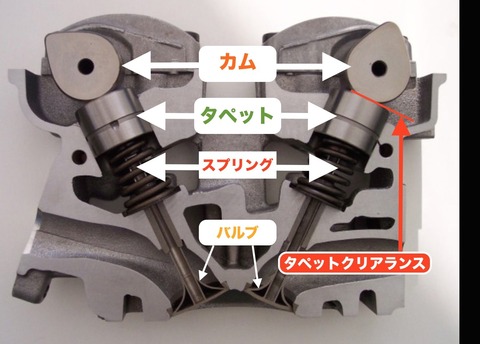

”タペット”とは、頂面をカムにたたかれバルブを駆動するためのカムシャフトの力が最初に加わる部品です。





 SR400の場合、カムシャフトの回転に合わせてシーソーのように動く”ロッカーアーム”の先端にアジャストスクリューが付き、

その先端がバルブの先端を押してバルブを開閉させる仕組みです。

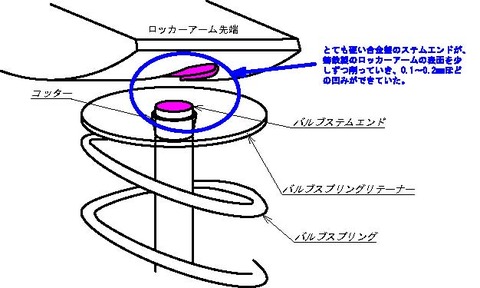

f:id:c6amndbgr3:20210217211908j:plain
f:id:c6amndbgr3:20210217211957j:plain



このアジャストスクリューと、バルブの隙間に、

シックネスゲージ(隙間ゲージ)を差し込んで、間隔を調整するのが、

タペット(バルブクリアランス)調整です。



それではいってみましょう!!



f:id:c6amndbgr3:20210217212355p:plain



私の SR400 は、1983年式の 2H6 です。



サービスマニュアルによると、

インレット:0.07~0.12mm

エキゾースト:0.12~0.17mm

となっております。



”インレット”は、キャブ側です。

”エキゾースト”は、フロントタイヤ側です。

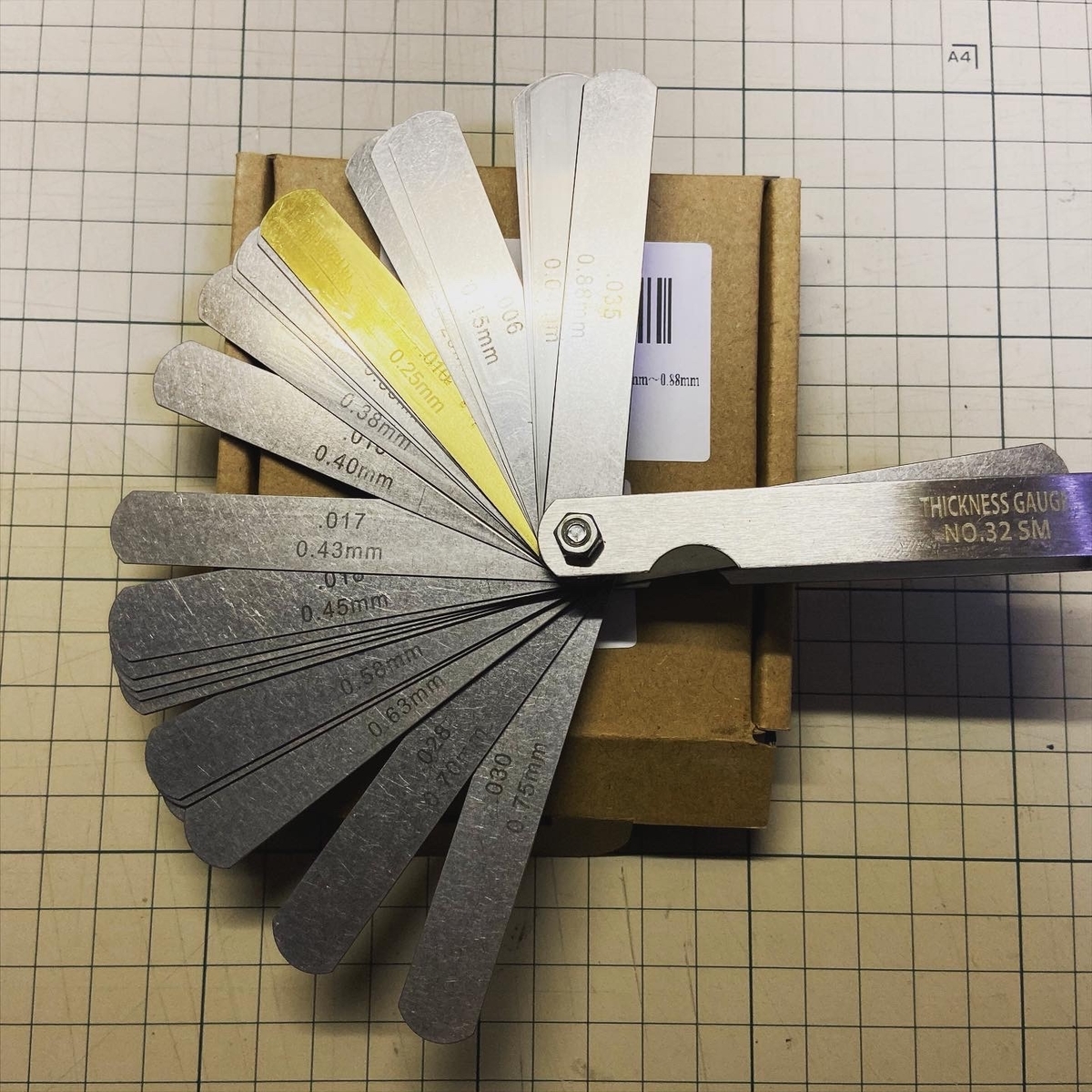

|シックネスゲージ(隙間ゲージ)

amazonで購入しました。(1500円位)

f:id:c6amndbgr3:20210217211911j:plain

製品によってプレートの構成が違うので注意です。



必要な厚みのあるものを購入しましょう。





いろいろなメーカーから発売されています。

シンワ測定(Shinwa Sokutei) シックネスゲージ E 100mm 25枚組 73796

シンワ測定(Shinwa Sokutei) シックネスゲージ E 100mm 25枚組 73796

  • 発売日: 2012/05/21
  • メディア: Tools & Hardware




私は必要最小限の構成のタイプを購入しました。







|測定時の注意点

1)測定は冷間時に実施する。



2)圧縮上死点の位置にセット

クランクシャフトを反時計方向に回転させ、マグネットの合わせマークとクランクケースの合マークを一致させて、圧縮上死点の位置にセットします。

f:id:c6amndbgr3:20210217211913j:plain



注意点!!

マークをきちんと合わせても、場所が間違っている時があります。



インレット側とエキゾースト側の両方のアームが動く位置が、正しい位置とのことです。

(私は位置を間違った為、タペット音炸裂仕様になりました。゚(゚A゚;)ゴクリ)



間違っている場合は、360°回転させればOKでした。





|調整

f:id:c6amndbgr3:20210217211936j:plain

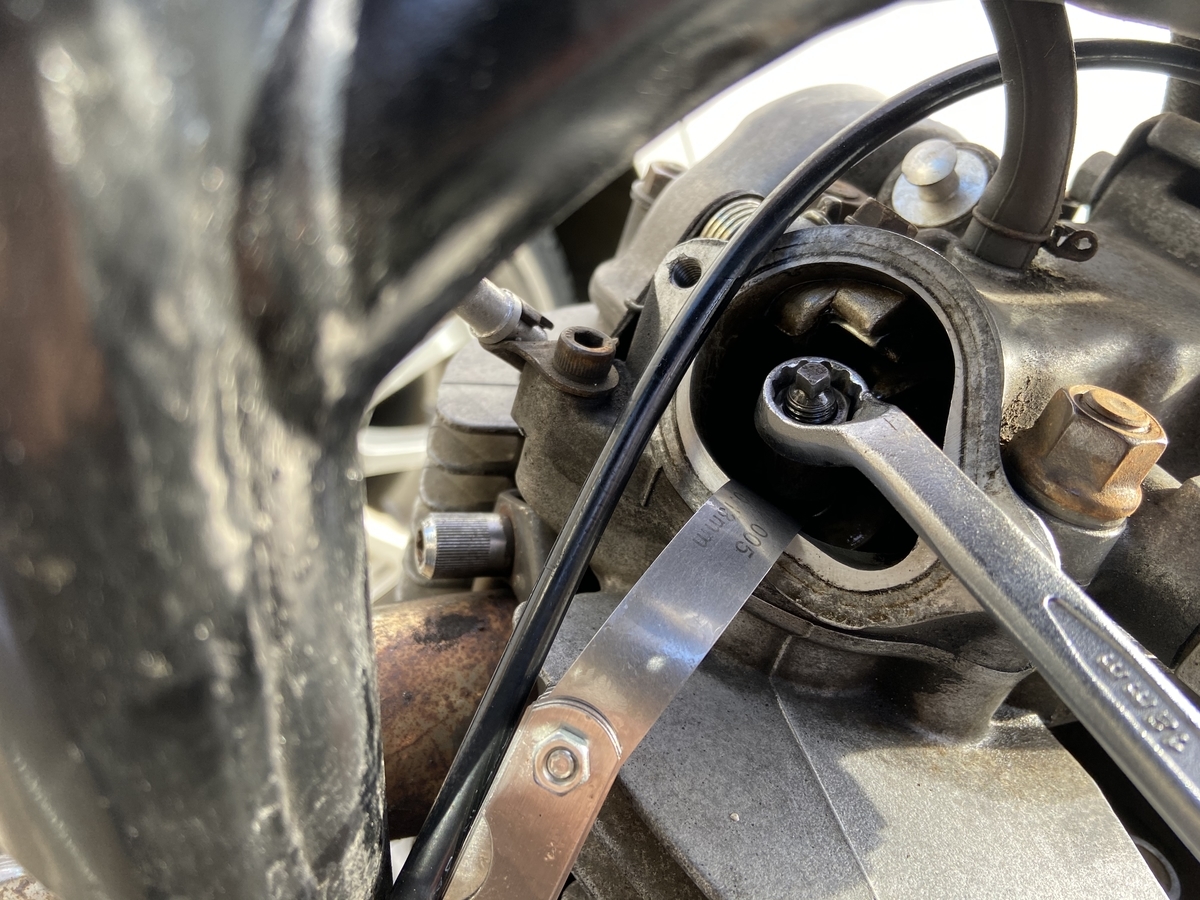

ロックナットを緩めてアジャスタで調整します。



サービスマニュアルより、

インレット:0.07~0.12mm

エキゾースト:0.12~0.17mm

内であわせます。



調整後、ロックナットを規定トルクで締め付ければ完了です。



ロックナット締付トルク : 2.5~2.9kg・m

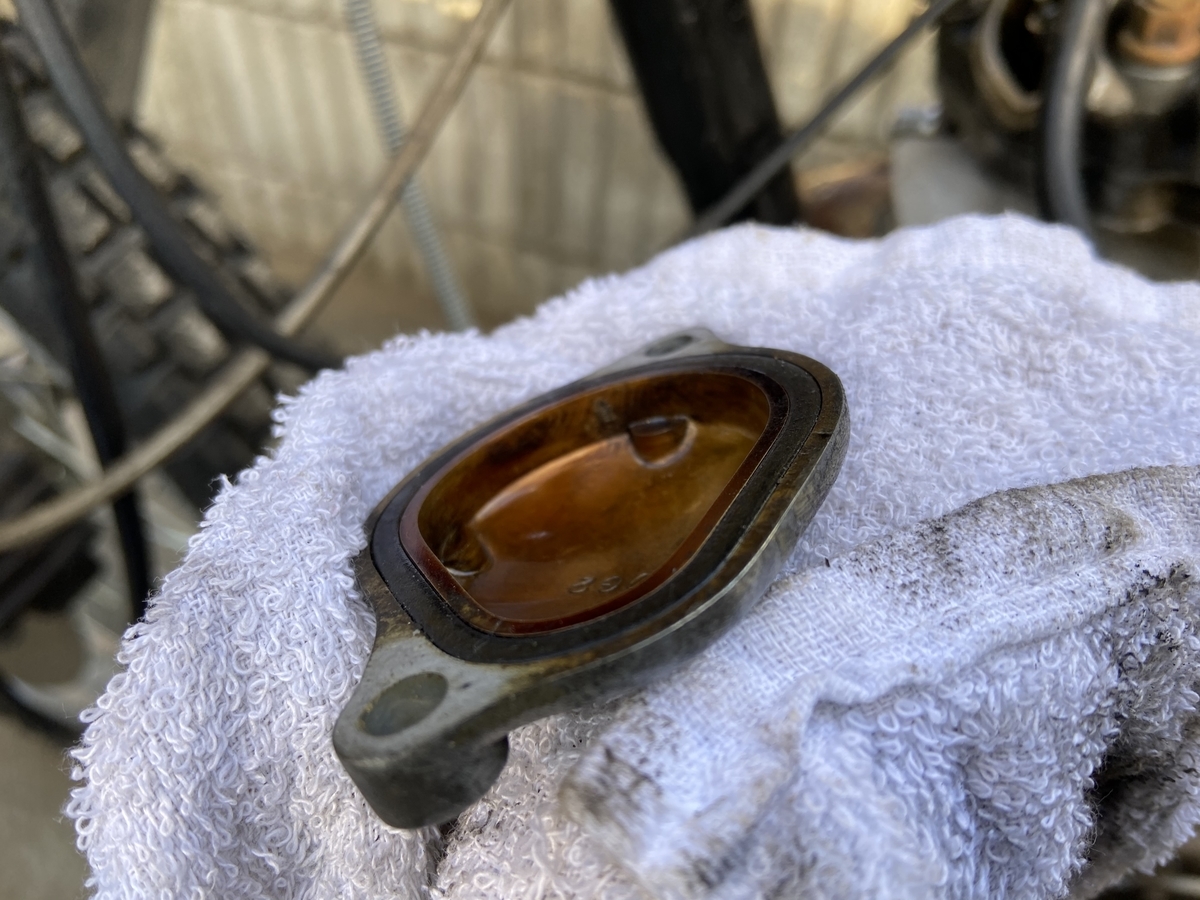

旧車あるあるですが、ヘッドカバーのパッキンが硬化し、ペチャンコです。

f:id:c6amndbgr3:20210217211947j:plain

交換します。





f:id:c6amndbgr3:20210223180138j:plain

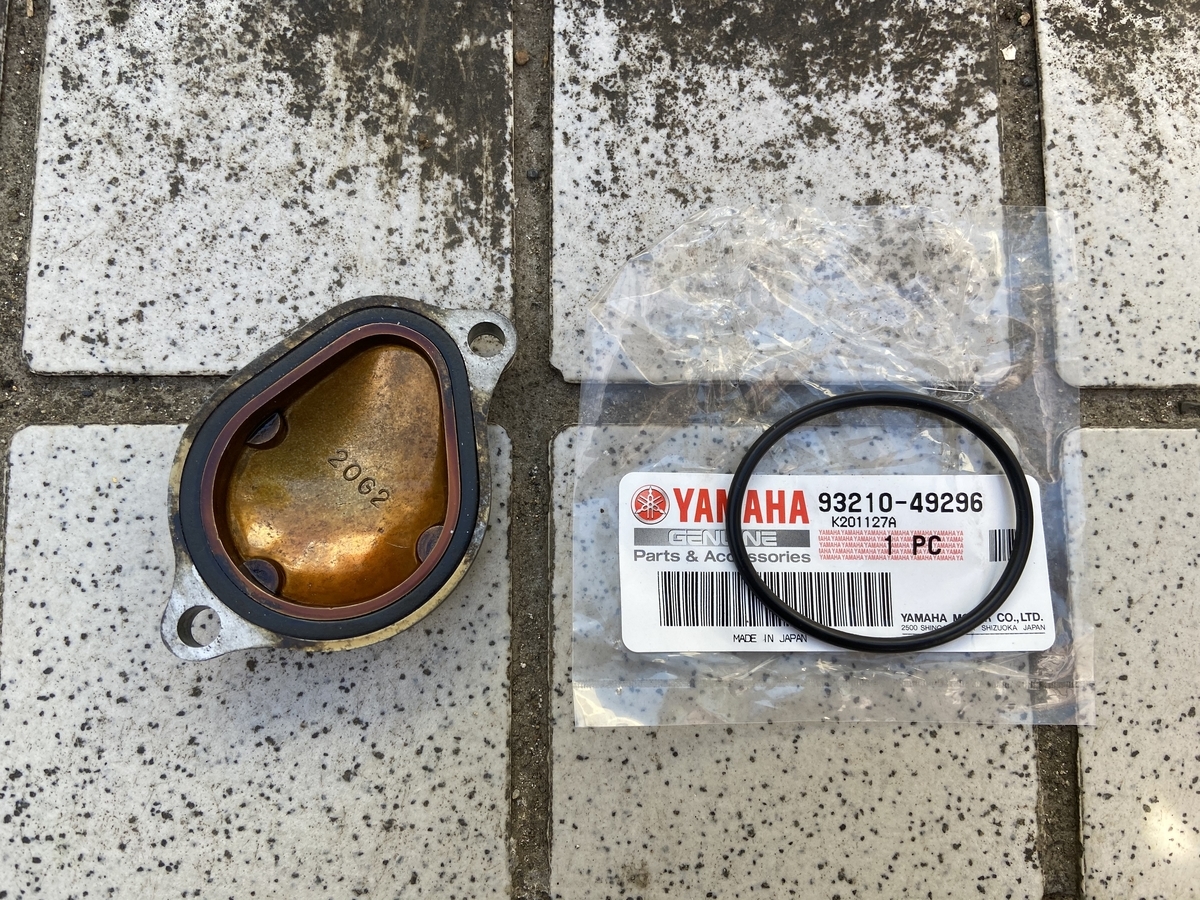

シリンダーヘッド O-リング: 93210-49296

1個 380円(税抜) 合計2個







f:id:c6amndbgr3:20210223180317j:plain

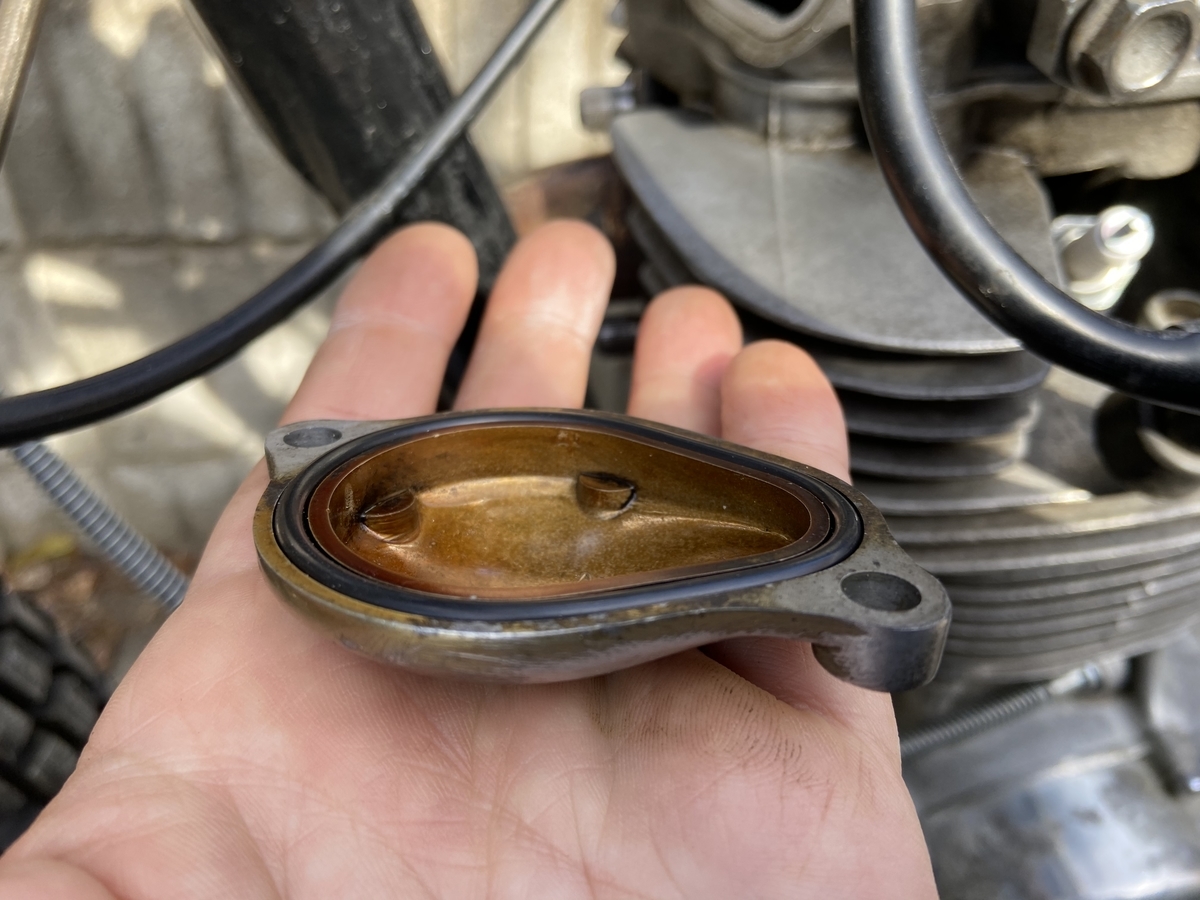

復活しました!



一緒にボルトも交換します。

f:id:c6amndbgr3:20210223181110j:plain

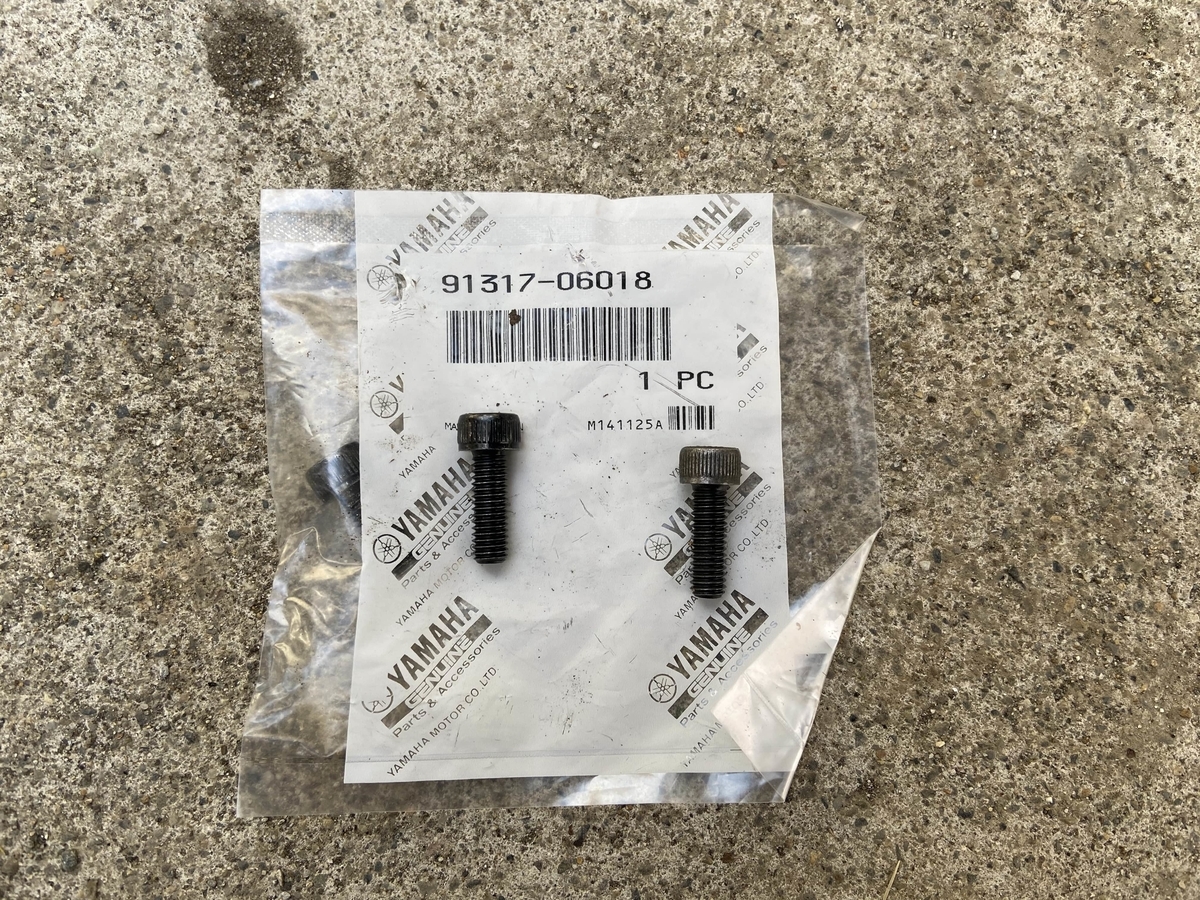

シリンダーヘッド  ボルト:91317-06018

1個 95円(税抜) 合計4個











話を戻しまして、タペット(バルブクリアランス)調整 のポイント(注意点)は、

以下の通りです!!

注意点

1)エンジンを始動し、暖機運転する。

2)スロットルを全開にする。

3)力強く5回位キックする。





|結果!!

前より静かになった気がします!!

f:id:c6amndbgr3:20210217215158j:plain



定期的にチェックしてみると良さそうですね!!
