【建築士 × SR】 SR400  走行中 に エンジン 停止!! 犯人は○○でした!!

走行中 に エンジン停止!!

犯人は○○でした!!

SR400 2H6






View this post on Instagram












A post shared by samurai_takao (@marutaka__0)

調子が悪いのが続いています。







先日イグニッションコイルを交換しましたが、

www.arch-joho.com



症状が再発!!



 !!(´;ω;`)!!







いよいよCDIの交換を試みる段階となりました!





|そもそもCDIとは??

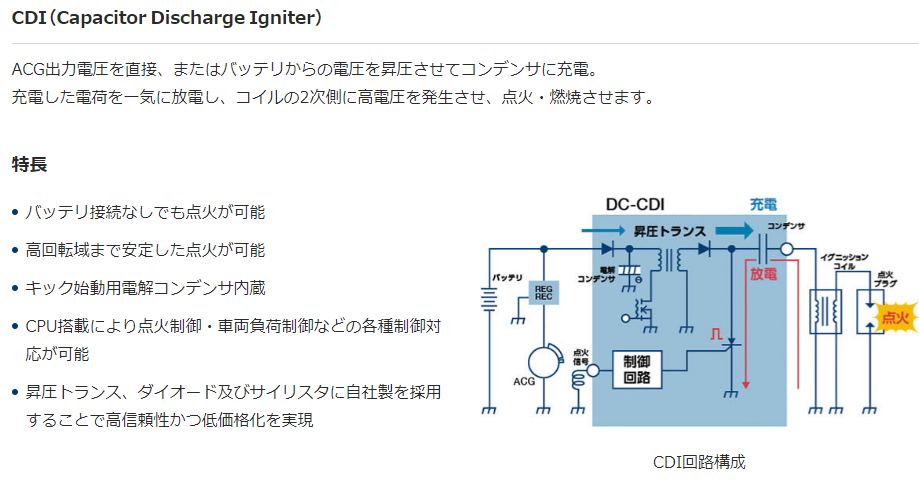

f:id:c6amndbgr3:20211028215141p:plain

出典:https://www.shindengen.co.jp/products/electro/motorcycle/dccdi/



CDI不具合の原因は、

経年劣化や熱によってコンデンサへの容量が小さくなっていて、

点火に必要な安定した電圧を確保できていないことなのでしょう。





|CDIの種類について

SR400のCDIは、年代によって少しづつ仕様が違います。

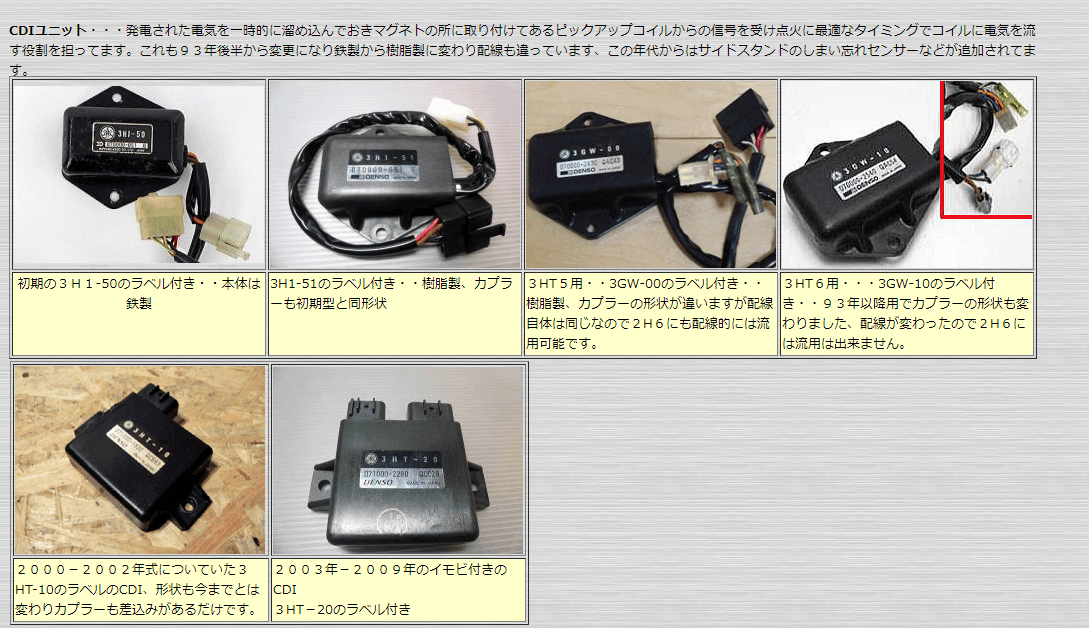

f:id:c6amndbgr3:20211028214224p:plain

出典:http://sr723cc.web.fc2.com/sr400engine.nosekae01.htm



2H6なので、初期型の『3H1-50』となります。

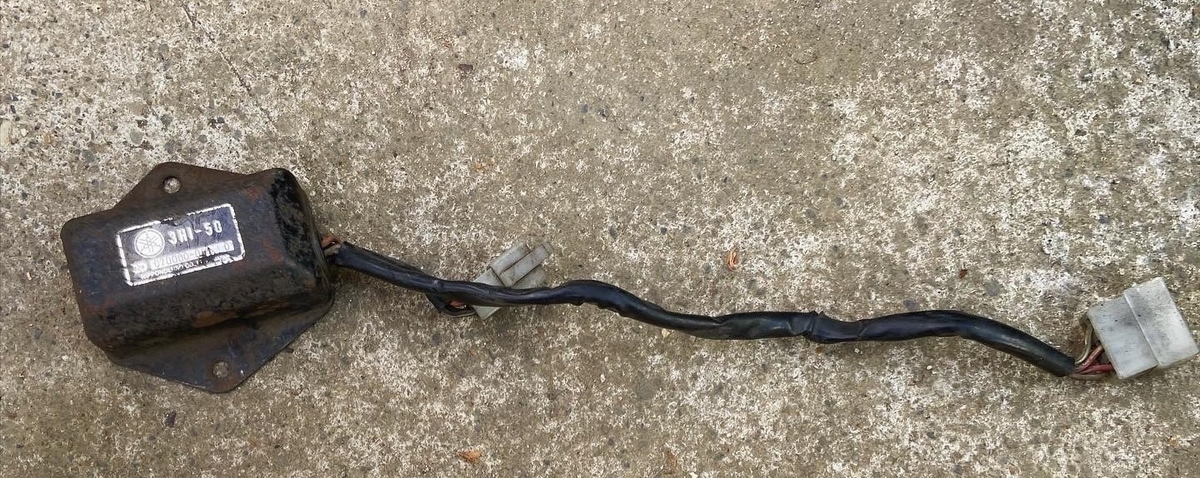

f:id:c6amndbgr3:20211028214421j:plain

実際に取り外したCDI



鉄製のケーシングです。



この型式は、新品の純正品が購入できません。





ヤフオクとか、メルカリで中古品を購入するのが大半です。





中古品だとやっぱり不安なので、できれば新品が欲しい.........





そこで購入したのがこちらです。



f:id:c6amndbgr3:20211028215422j:plain
f:id:c6amndbgr3:20211028215425j:plain

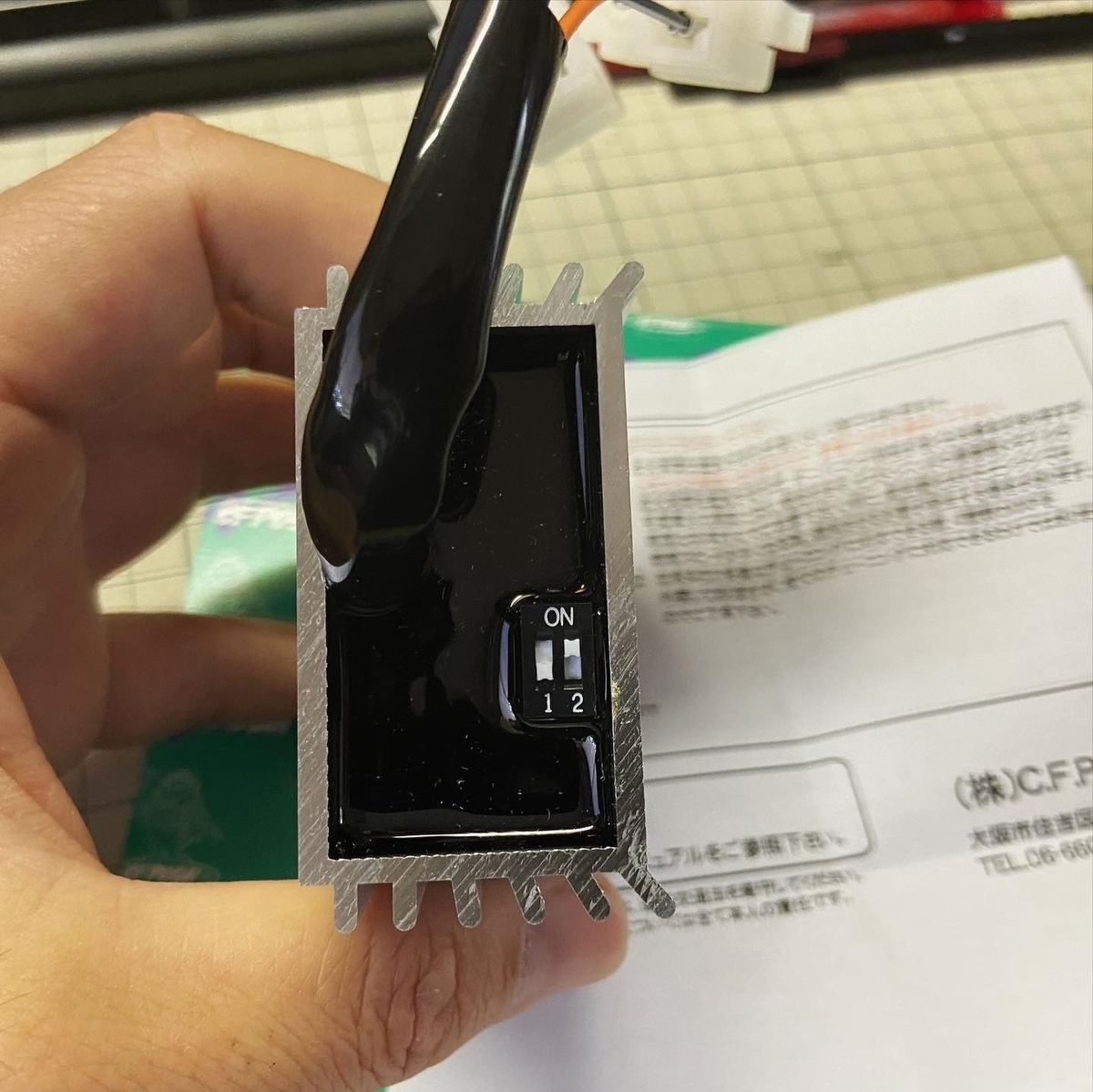

f:id:c6amndbgr3:20211028215619j:plain
f:id:c6amndbgr3:20211028215458j:plain

点火のタイミングを変えることができます。







型式が合わなかったので使えませんでしたが、

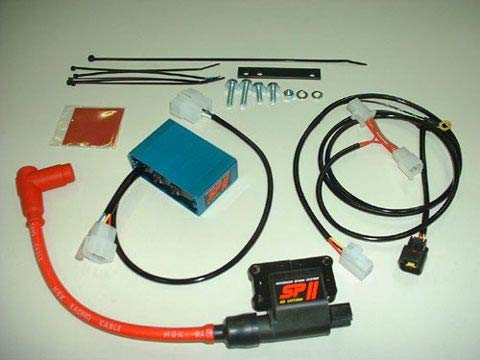

ウオタニかた、イグニッションコイルごと交換できる商品もあります。

良さそう!!







|試運転!!

絶好調!!



始動から走行まで問題ありません。



我慢できずに夜に走ってしまいました!!

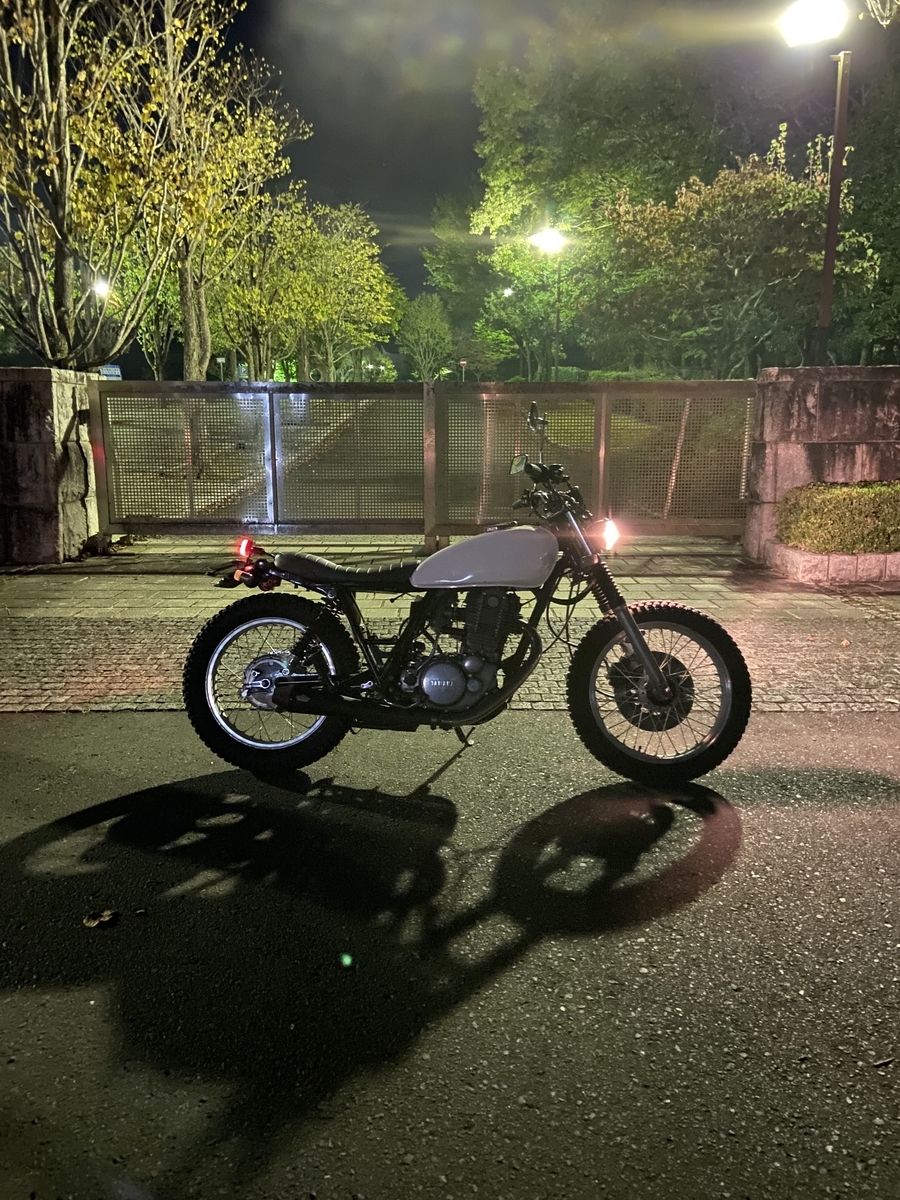

f:id:c6amndbgr3:20211028220121j:plain

相当良い!!





プラグをチェックしてみたところ、薄い感じがします。






View this post on Instagram












A post shared by samurai_takao (@marutaka__0)



以前よりも、燃焼性が向上したのでしょう。



もう少し濃い目に調整する必要がありそうです。





|まとめ

こんな症状がでたら、CDIが原因である可能性が高いです!!



①走行を初めて10~15分位で、突然エンジンが停止(ストール)

10分位休憩後にキックをすると、エンジンがかかる。

③走行開始後、またエンジン停止。  繰り返し





年式が古いCDIは、なかなか手に入りづらくなっています。





購入できるうちに、早めの購入しておくのが良さそうです!!





何はともあれ、SR400は復活したようです!!
